POT功率磁芯
- 质量稳定：实行全过程质量监控，一丝不苟，检测！
- 合理的价格：有效的内部成本控制，减少开支，为客户服务！
- 快速交货：完善的生产线，充足的库存，缩短交货时间！
- 电话：15955032233
- 传真：0539-6015306
- 邮箱：351856373@qq.com、sales@yfcore.com
介绍
磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡。
用途：载波滤波器、高灵敏度感应器、效率传感器、电源转换变压器等。

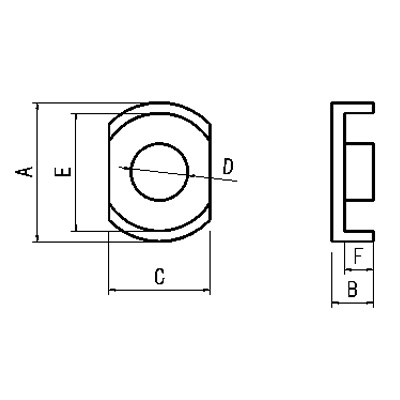

POT型功率磁芯尺寸规格
| 磁芯型号 Type | Dimensions(mm)尺寸 | |||||
| A | B | C | D max | E min | F | |
| POT18/10 | 18.00±0.50 | 5.10±0.30 | 11.50±0.30 | 7.20±0.25 | 14.9 | 3.50±0.30 |
| POT30/19 | 30.50±0.50 | 9.50±0.30 | 20.30±0.30 | 13.20±0.30 | 24.2 | 6.50±0.30 |
| POT30/24 | 30.50±0.50 | 12.00±0.30 | 20.30±0.30 | 13.20±0.30 | 24.2 | 9.30±0.30 |
| POT33/19 | 33.20±0.50 | 9.60±0.40 | 23.70±0.30 | 13.50±0.30 | 26.2 | 6.70±0.30 |
| POT33/24 | 33.20±0.50 | 12.10±0.30 | 23.85±0.50 | 13.50±0.40 | 26.4 | 9.25±0.30 |
| POT40/20 | 40.00±0.70 | 10.30±0.30 | 28.30±0.50 | 16.00±0.30 | 32.7 | 6.60±0.30 |
| POT40/27 | 40.00±0.70 | 13.50±0.30 | 28.30±0.50 | 16.00±0.30 | 32.7 | 9.90±0.30 |
POT型功率磁芯电气特性及有效参数
| 磁芯型号 Type | 材质 Material | AL(nH/N2) ±25% | 有效参数 Effective parameters | ||||||
| C1 (mm-1) | Le (mm) | Ae (mm2) | Ve (mm3) | 重 量 (g/PRS) | 功耗 (W/PRS,max) | 约设计功率（W） 1KHz/0.25v | |||
| POT18/10 | TP4 | 4000 | 0.61 | 24.9 | 40.7 | 1013 | 5.6 | 0.64 | 18 |
| POT30/19 | TP4 | 5300 | 0.44 | 53.4 | 120.7 | 6443 | 34.0 | 3.91 | 100 |
| POT30/24 | TP4 | 4000 | 0.53 | 63.8 | 119.5 | 7619 | 36.5 | 4.20 | 110 |
| POT33/19 | TP4 | 6400 | 0.39 | 55.1 | 141.8 | 7813 | 40.1 | 4.61 | 120 |
| POT33/24 | TP4 | 5400 | 0.39 | 61.0 | 157.3 | 9595 | 48.0 | 5.52 | 145 |
| POT40/20 | TP4 | 7000 | 0.26 | 55.7 | 217.3 | 12104 | 61.0 | 7.02 | 180 |
| POT40/27 | TP4 | 6000 | 0.39 | 77.7 | 198.4 | 15416 | 85.1 | 9.79 | 160 |
注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃
Pc值测试条件为100KHz,200mT,100℃
